اتصالات هیدرولیک چیست؟ بررسی انواع، کاربردها و نکات مهم خرید

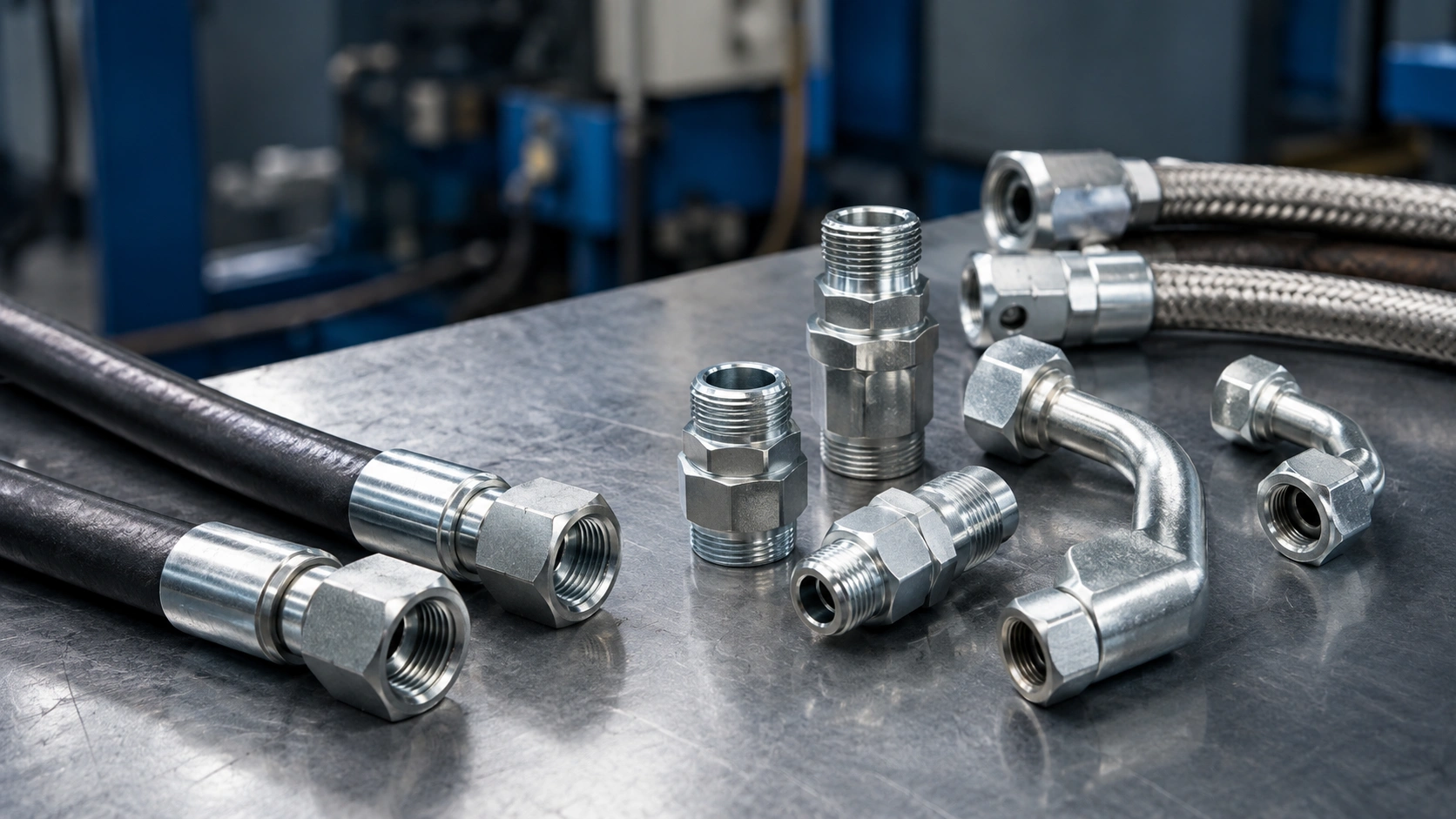

اتصالات هیدرولیک چیست؟
اتصالات هیدرولیک قطعاتی هستند که برای اتصال شیلنگ‌های هیدرولیک، لوله‌ها و سایر اجزای یک سیستم هیدرولیکی استفاده می‌شوند. این قطعات وظیفه انتقال ایمن روغن هیدرولیک تحت فشار را بر عهده دارند و نقش مهمی در عملکرد صحیح ماشین‌آلات صنعتی، تجهیزات راه‌سازی، دستگاه‌های تولیدی و سیستم‌های انتقال قدرت دارند.
در یک سیستم هیدرولیک، شیلنگ بدون اتصال مناسب عملاً کاربردی ندارد. اتصال هیدرولیک باعث ایجاد یک مسیر مطمئن بین شیلنگ و قطعاتی مانند پمپ، جک هیدرولیک، شیرآلات و بلوک‌های هیدرولیکی می‌شود و از نشتی روغن و افت فشار جلوگیری می‌کند.
کیفیت اتصالات هیدرولیک تأثیر مستقیمی روی ایمنی، طول عمر تجهیزات و کاهش هزینه‌های تعمیرات دارد. انتخاب اتصال نامناسب می‌تواند باعث ترک خوردگی شیلنگ، نشتی روغن، کاهش راندمان سیستم و حتی توقف کامل دستگاه شود.
برای خرید اتصالات هیدرولیک با ما در تماس باشید.
اجزای اصلی اتصالات هیدرولیک
اتصالات هیدرولیک معمولاً از چند بخش اصلی تشکیل شده‌اند:
بدنه اتصال
بدنه اصلی اتصال معمولاً از فولاد، استیل یا برنج ساخته می‌شود. این بخش باید مقاومت بالایی در برابر فشار، ضربه و خوردگی داشته باشد.
رزوه اتصال
قسمت رزوه‌دار اتصال برای وصل شدن به تجهیزات هیدرولیکی استفاده می‌شود. نوع رزوه اهمیت زیادی دارد، زیرا هماهنگ نبودن رزوه‌ها باعث نشتی و آسیب به قطعات می‌شود.
برخی از رایج‌ترین استانداردهای رزوه عبارت‌اند از:
- رزوه BSP
- رزوه NPT
- رزوه متریک
- رزوه JIC
- رزوه ORFS
قسمت اتصال به شیلنگ
این بخش به وسیله پرس هیدرولیک روی شیلنگ نصب می‌شود. انتخاب صحیح سایز این قسمت برای جلوگیری از جدا شدن اتصال در فشارهای بالا اهمیت زیادی دارد.
انواع اتصالات هیدرولیک
اتصالات هیدرولیک بر اساس شکل، کاربرد و نوع اتصال دسته‌بندی‌های مختلفی دارند.
۱. اتصالات مستقیم هیدرولیک
اتصالات مستقیم ساده‌ترین نوع اتصالات هستند و برای اتصال دو بخش در یک مسیر مستقیم استفاده می‌شوند.
کاربردهای رایج:
- اتصال شیلنگ به پمپ
- اتصال شیلنگ به شیر هیدرولیک
- خطوط انتقال روغن با مسیر مستقیم
این نوع اتصال به دلیل ساختار ساده، یکی از پرمصرف‌ترین مدل‌ها در صنایع مختلف است.
۲. اتصالات زانویی هیدرولیک (Elbow)
اتصالات زانویی برای تغییر مسیر شیلنگ استفاده می‌شوند. زمانی که فضای نصب محدود باشد یا مسیر عبور شیلنگ نیاز به تغییر زاویه داشته باشد، این نوع اتصال انتخاب مناسبی است.
انواع رایج:
- زانویی ۴۵ درجه
- زانویی ۹۰ درجه
- زانویی قابل تنظیم
مزایای استفاده از زانویی هیدرولیک:
- کاهش فشار روی شیلنگ
- جلوگیری از خم شدن بیش از حد شیلنگ
- بهبود نظم مسیر لوله‌کشی
۳. اتصالات سه‌راهی هیدرولیک
سه‌راهی‌ها برای تقسیم جریان روغن هیدرولیک در چند مسیر استفاده می‌شوند.
این اتصالات در سیستم‌هایی کاربرد دارند که نیاز به انتقال روغن به چند بخش مختلف وجود دارد.
کاربرد:
- ماشین‌آلات صنعتی
- سیستم‌های هیدرولیک چند مداره
- تجهیزات اتوماسیون
۴. کوپلینگ‌های هیدرولیک
کوپلینگ هیدرولیک برای اتصال و جدا کردن سریع شیلنگ‌ها استفاده می‌شود.
این نوع اتصال بیشتر در تجهیزاتی کاربرد دارد که نیاز به تعویض سریع شیلنگ یا ابزار وجود دارد.
مانند:
- ماشین‌آلات کشاورزی
- تجهیزات راه‌سازی
- دستگاه‌های صنعتی قابل جابه‌جایی
۵. اتصالات فلنجی هیدرولیک
اتصالات فلنجی برای سیستم‌هایی که فشار بسیار بالا دارند استفاده می‌شوند.
ویژگی‌های این نوع اتصال:
- تحمل فشار زیاد
- مقاومت بالا در برابر لرزش
- مناسب خطوط هیدرولیک بزرگ
استانداردهای مهم اتصالات هیدرولیک
انتخاب اتصال مناسب فقط به ظاهر قطعه بستگی ندارد. استاندارد ساخت یکی از مهم‌ترین موارد در خرید اتصالات هیدرولیک است.
استاندارد SAE
یکی از رایج‌ترین استانداردها در سیستم‌های هیدرولیک صنعتی است که مشخصات مربوط به شیلنگ، فشار کاری و اتصالات را تعیین می‌کند.
استاندارد DIN
این استاندارد بیشتر در تجهیزات اروپایی استفاده می‌شود و کیفیت و دقت بالایی دارد.
استاندارد JIC
اتصالات JIC به دلیل آب‌بندی مناسب و مقاومت بالا در صنایع مختلف استفاده می‌شوند.
استاندارد BSP و NPT
این دو نوع رزوه در بسیاری از تجهیزات هیدرولیکی و پنوماتیکی مورد استفاده قرار می‌گیرند.
جنس اتصالات هیدرولیک
جنس اتصال تأثیر مستقیمی روی دوام و عملکرد آن دارد.
اتصالات فولادی
پرکاربردترین نوع اتصالات هیدرولیک هستند.
مزایا:
- مقاومت بالا در برابر فشار
- قیمت مناسب
- مناسب برای کاربردهای صنعتی
اتصالات استیل
برای محیط‌هایی که احتمال خوردگی وجود دارد استفاده می‌شوند.
کاربرد:
- صنایع غذایی
- صنایع شیمیایی
- محیط‌های مرطوب
اتصالات برنجی
در برخی سیستم‌های کم‌فشار استفاده می‌شوند و مقاومت خوبی در برابر خوردگی دارند.
چگونه اتصال هیدرولیک مناسب انتخاب کنیم؟
برای انتخاب صحیح اتصال هیدرولیک باید چند عامل مهم بررسی شود:
۱. فشار کاری سیستم
هر اتصال دارای محدوده فشار مشخصی است. استفاده از اتصال ضعیف در سیستم‌های پرفشار می‌تواند باعث خرابی و خطرات جدی شود.
۲. سایز شیلنگ هیدرولیک
قطر داخلی شیلنگ باید با سایز اتصال هماهنگ باشد.
انتخاب اشتباه سایز باعث:
- کاهش دبی روغن
- افزایش دما
- افت عملکرد سیستم
می‌شود.
۳. نوع رزوه
قبل از خرید باید نوع رزوه تجهیزات بررسی شود. رزوه اشتباه یکی از دلایل اصلی نشتی در سیستم‌های هیدرولیک است.
۴. شرایط محیطی
در محیط‌های دارای رطوبت، مواد شیمیایی یا دمای بالا باید از اتصالات مناسب استفاده شود.
تفاوت اتصالات هیدرولیک قابل تنظیم و ثابت
اتصالات ثابت
این مدل‌ها زاویه مشخصی دارند و برای نصب‌های معمولی استفاده می‌شوند.
مزایا:
- قیمت اقتصادی‌تر
- نصب ساده‌تر
- مقاومت بالا
اتصالات قابل تنظیم
در این مدل امکان تغییر زاویه اتصال وجود دارد.
مزایا:
- انعطاف بیشتر در نصب
- مناسب فضاهای محدود
- کاهش فشار روی شیلنگ
کاربرد اتصالات هیدرولیک در صنایع مختلف
اتصالات هیدرولیک تقریباً در تمام صنایعی که از سیستم‌های هیدرولیکی استفاده می‌کنند حضور دارند.
برخی از مهم‌ترین کاربردها:
ماشین‌آلات راه‌سازی
مانند:
- بیل مکانیکی
- لودر
- جرثقیل
- ماشین‌آلات معدنی
صنایع تولیدی
مانند:
- دستگاه‌های تزریق پلاستیک
- پرس‌های صنعتی
- خطوط تولید
کشاورزی
مانند:
- تراکتورها
- کمباین‌ها
- تجهیزات آبیاری صنعتی
صنایع نفت، گاز و پتروشیمی
در سیستم‌هایی که انتقال سیالات با فشار بالا انجام می‌شود.
دلایل خرابی اتصالات هیدرولیک
خرابی اتصال هیدرولیک معمولاً به دلایل زیر اتفاق می‌افتد:
- انتخاب اشتباه سایز اتصال
- فشار بیشتر از ظرفیت اتصال
- نصب غیراصولی
- استفاده از شیلنگ نامناسب
- خوردگی بدنه اتصال
- سفت کردن بیش از حد رزوه‌ها
بازرسی دوره‌ای اتصالات می‌تواند از خرابی‌های پرهزینه جلوگیری کند.
نکات مهم هنگام خرید اتصالات هیدرولیک
هنگام خرید اتصال هیدرولیک به موارد زیر توجه کنید:
✅ برند و کیفیت ساخت
✅ استاندارد اتصال
✅ فشار کاری مجاز
✅ جنس بدنه
✅ نوع رزوه
✅ سازگاری با شیلنگ هیدرولیک
✅ شرایط کاری دستگاه
خرید اتصال ارزان اما بی‌کیفیت ممکن است هزینه تعمیرات بیشتری در آینده ایجاد کند.
جمع‌بندی
اتصالات هیدرولیک یکی از مهم‌ترین اجزای سیستم‌های انتقال قدرت هیدرولیکی هستند و انتخاب صحیح آن‌ها تأثیر مستقیمی روی عملکرد، ایمنی و عمر تجهیزات دارد.
انواع مختلفی از اتصالات مانند مستقیم، زانویی، سه‌راهی، فلنجی و کوپلینگ برای کاربردهای مختلف طراحی شده‌اند. هنگام انتخاب اتصال باید عواملی مانند فشار کاری، سایز شیلنگ، نوع رزوه و شرایط محیطی را بررسی کرد.
استفاده از اتصالات استاندارد و باکیفیت باعث کاهش نشتی، افزایش عمر شیلنگ هیدرولیک و جلوگیری از توقف ناگهانی تجهیزات می‌شود.
