راهنمای جامع خرید کوپلینگ پنوماتیک؛ رابط هوشمند خطوط هوای فشرده
در سیستمهای پنوماتیک و کارگاههایی که از ابزارآلات بادی (مثل بکس بادی، میخکوب، پیستوله رنگپاشی و بادپاش) استفاده میکنند، سرعت عمل و عدم اتلاف هوای فشرده حیاتی است. کوپلینگ پنوماتیک (Pneumatic Quick Coupling) یا کوپلینگ سریع بادی، قطعهای کلیدی است که به شما اجازه میدهد بدون نیاز به خاموش کردن کمپرسور یا بستن شیر اصلی، ابزار بادی خود را تعویض یا شیلنگها را به هم متصل کنید.
این کوپلینگها از دو بخش اصلی نری (Plug) و مادگی (Socket) تشکیل میشوند. مکانیزم ساچمهای داخل بخش مادگی، بخش نری را به محکمترین شکل ممکن قفل میکند تا زیر فشار باد شدید (تا ۱۶ بار و بالاتر) هیچگونه نشتی یا در رفتگی رخ ندهد.
ما در این صفحه، کاملترین مجموعه از کوپلینگهای سریع پنوماتیک را در طرحهای ژاپنی، اروپایی و مینیاتوری برای شما فراهم کردهایم.

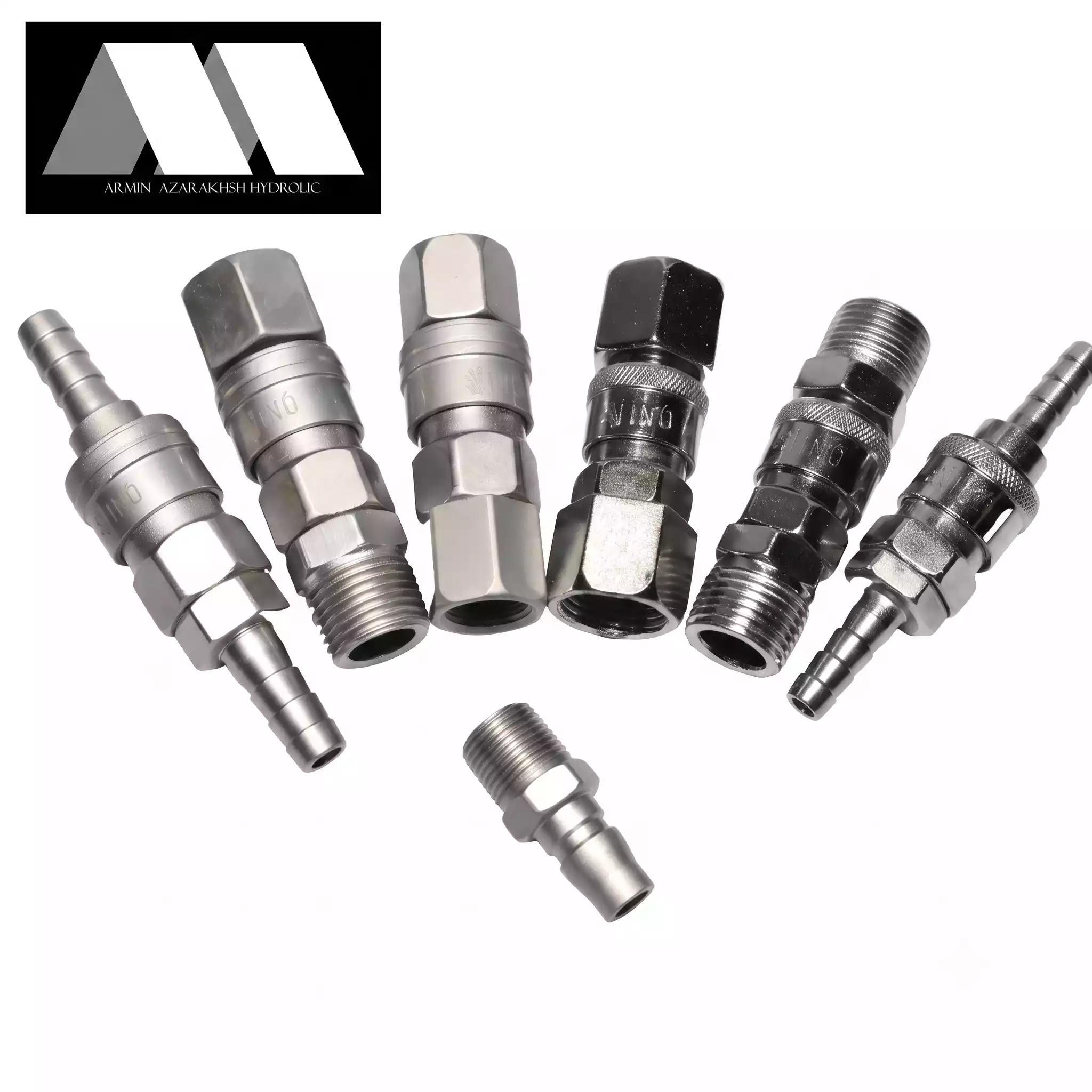

بررسی انواع کوپلینگ سریع پنوماتیک بر اساس ساختار اتصال
کوپلینگهای بادی برای هماهنگی با انواع خطوط لولهکشی و شیلنگها، در مدلهای زیر دستهبندی میشوند:
۱. کوپلینگهای رزوه رو (روپیچ – Male Thread)
بخش انتهایی این کوپلینگها دارای رزوههای استاندارد خارجی است که مستقیماً روی خروجی کمپرسور باد، واحدهای مراقبت دوقلو یا ورودی ابزارآلات بادی بسته میشوند.
۲. کوپلینگهای رزوه تو (توپیچ – Female Thread)
این مدلها دارای رزوههای داخلی هستند و برای اتصال به لولهها یا دنبالههای رزوهدار خطوط اصلی اتوماسیون کاربرد دارند.
۳. کوپلینگهای شیلنگخور (دنبالهدار – Hose Barb)
انتهایی این کوپلینگها به صورت پلهای (کاجی) طراحی شده که به راحتی داخل شیلنگهای لاستیکی یا نخدار بادی فرو رفته و با یک بست شیلنگ ساده کاملاً محکم و آببندی میشود.
۴. کوپلینگهای فیتینگی و تلفنی (فنری)
این سری به طور اختصاصی برای اتصال به شیلنگهای فنری پلیآمید یا پلیاورتان (سایزهای ۸، ۱۰ و ۱۲) طراحی شدهاند و مجهز به مهره قفلکننده برای جلوگیری از آسیب به شیلنگ هستند.
جدول راهنمای سایزهای پرکاربرد کوپلینگ بادی (سری استاندارد ژاپنی NITTO)
| نوع و کد فنی (مثال) | سایز اتصال (اینچ / میلیمتر) | مکانیزم اتصال | کاربرد اصلی |
| سری 20PM / 20SM | 1/4 اینچ (دنده ریز کارگاهی) | رزوهای (روپیچ / توپیچ) | پرمصرفترین رابط ابزارآلات بادی و پیستولهها |
| سری 30PH / 30SH | شیلنگخور سایز ۳/۸ (نمره ۱۰) | دنباله پلهای داخل شیلنگ | خطوط انتقال باد کارگاهی و شیلنگهای متری |
| سری 40PF / 40SF | 1/2 اینچ (سایز بزرگ صنعتی) | رزوهای بزرگ | خروجی اصلی مخزن کمپرسور و صنایع سنگین |
چرا انتخاب کوپلینگ پنوماتیک باکیفیت اهمیت دارد؟
جلوگیری از افت فشار و استهلاک کمپرسور: نشتیهای ریز در محل کوپلینگهای نامرغوب باعث میشود کمپرسور باد برای جبران فشار از دست رفته، دائماً روشن بماند. این امر هزینههای برق و استهلاک موتور کمپرسور شما را به شدت افزایش میدهد.
-
ساچمههای استیل سختکاری شده: مادگیهای عرضه شده در سایت ما از ساچمههای استیل ضدسایش بهره میبرند که با گذشت زمان و استفاده مداوم، دچار لقی یا ساییدگی نمیشوند.
-
روکش کروم ضد ضربه: بدنه فولادی این اتصالات با لایهای ضخیم از کروم سخت پوشانده شده است تا در اثر افتادن روی کف بتنی کارگاه یا ضربه خوردن، دفرمه نشوند.
