انتخاب تعداد لایه‌های شیلنگ هیدرولیک؛ سیم‌بافت یا مارپیچ؟

در طراحی و نگهداری سیستم‌های هیدرولیک، یکی از حیاتی‌ترین تصمیمات، انتخاب شیلنگ مناسب با ساختار تقویت‌کننده (Reinforcement) درست است. لایه‌های سیمِ به کار رفته در بدنه شیلنگ، وظیفه تحمل فشار مکرر سیال را بر عهده دارند. انتخاب اشتباه در این بخش دو نتیجه بیشتر ندارد: یا با هزینه اضافی شیلنگی فراتر از نیاز سیستم می‌خرید، یا با انتخاب شیلنگ ضعیف، ریسک ترکیدگی، توقف خط تولید و حوادث ناگوار جانی را به جان می‌خرید.

در این مقاله، به زبان ساده و مهندسی بررسی می‌کنیم که چگونه تعداد و نوع لایه‌های سیم (سیم‌بافت یا مارپیچ) را بر اساس فشار و شرایط سیستم خود انتخاب کنید.

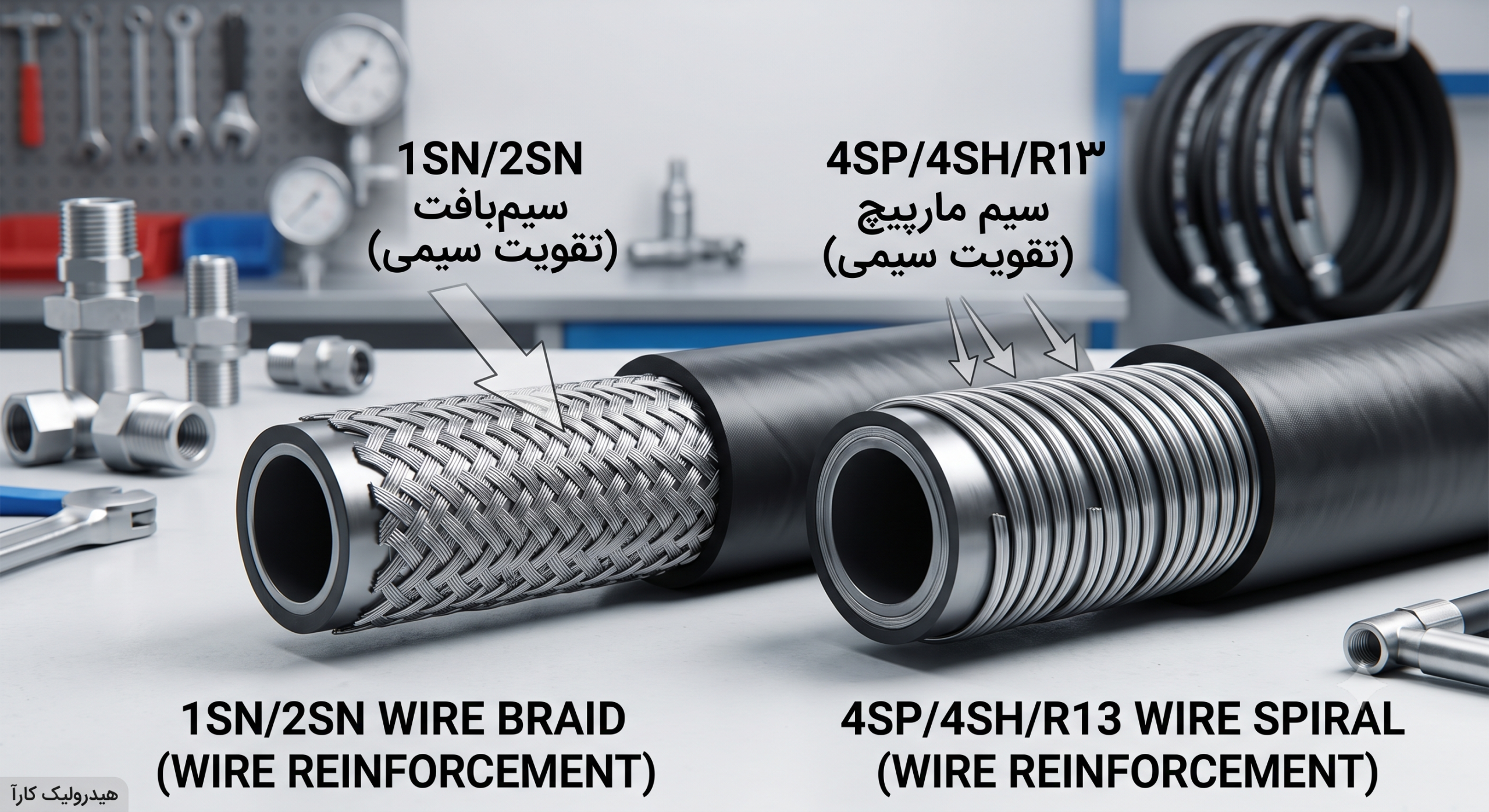

۱. آشنایی با دو ساختار اصلی: سیم‌بافت (Braid) در مقابل مارپیچ

پیش از بررسی تعداد لایه‌ها، باید بدانید که نحوه قرارگیری سیم‌ها در شیلنگ به دو روش کلی انجام می‌شود. این موضوع به اندازه تعداد لایه‌ها در تحمل فشار مهم است.

• ساختار سیم‌بافت (Braided): در این مدل، سیم‌های فولادی به صورت متقاطع (شبیه به بافت حصیر) به دور لوله داخلی بافته می‌شوند. این ساختار انعطاف‌پذیری فوق‌العاده‌ای به شیلنگ می‌دهد و برای سیستم‌هایی با فشار متوسط تا بالا که نیاز به خم‌شدن زیادی دارند، عالی است.

• ساختار مارپیچ (Spiral): در این ساختار، سیم‌های فولادی به صورت موازی و به شکل فنر (بدون تلاقی با یکدیگر) دور لوله پیچیده می‌شوند. این ساختار برای فشارهای فوق‌سنگین و ضربات هیدرولیکی شدید (Surge Pressures) طراحی شده است، اما انعطاف‌پذیری کمتری نسبت به مدل بافت دارد.

۲. راهنمای انتخاب تعداد لایه‌ها بر اساس فشار سیستم

استانداردهای بین‌المللی (مانند SAE J517 و EN 853/856) شیلنگ‌ها را بر اساس ساختار و فشار کارکرد دسته‌بندی کرده‌اند. در ادامه، رایج‌ترین شیلنگ‌های موجود در بازار را بررسی می‌کنیم:

شیلنگ‌های ۱ لایه سیم (1SN / R1AT)

• ساختار: یک لایه سیم‌بافت فولادی.

• محدوده فشار: فشار کم تا متوسط (بسته به سایز، معمولاً بین ۴۰ تا ۲۵۰ بار).

• کاربرد: خطوط برگشت روغن، سیستم‌های هیدرولیک سبک، فرمان هیدرولیک خودروها و ماشین‌آلات کشاورزی کوچک.

شیلنگ‌های ۲ لایه سیم (2SN / R2AT)

• ساختار: دو لایه سیم‌بافت فولادی روی هم.

• محدوده فشار: فشار متوسط تا بالا (بسته به سایز، معمولاً بین ۸۰ تا ۴۰۰ بار).

• کاربرد: پرکاربردترین شیلنگ در صنعت؛ مناسب برای انواع لودر، بیل مکانیکی، جک‌های هیدرولیک صنعتی و خطوط اصلی فشار در کارخانجات.

شیلنگ‌های ۴ لایه سیم مارپیچ (4SP / 4SH)

• ساختار: چهار لایه سیم فولادی به صورت مارپیچ موازی.

• محدوده فشار: فشارهای بسیار بالا و ضربه‌ای (معمولاً بین ۲۵۰ تا ۵۰۰ بار).

• کاربرد: ماشین‌آلات سنگین معدنی، خطوط هیدرولیک با دبی و فشار بالا که مدام تحت تأثیر ضربات کوبشی پمپ (پالس) هستند. شیلنگ‌های 4SH به دلیل ضخامت سیم بیشتر، مقاومت بالاتری نسبت به 4SP دارند.

شیلنگ‌های ۶ لایه سیم مارپیچ (R13 / R15)

• ساختار: شش لایه سیم فوق‌مقاوم مارپیچ.

• محدوده فشار: فشارهای فوق‌سنگین و بحرانی (بالای ۴۰۰ تا ۵۶۰ بار در تمامی سایزها).

• کاربرد: صنایع سنگین مانند حفاری نفت و گاز، ماشین‌آلات غول‌پیکر معدنی و سیستم‌هایی که کوچک‌ترین افت فشار یا پارگی در آن‌ها فاجعه‌بار است.

۳. جدول مقایسه سریع فشار و ساختار (استانداردهای رایج)

برای انتخاب سریع، می‌توانید از جدول زیر استفاده کنید. توجه داشته باشید که با بزرگ‌تر شدن قطر داخلی شیلنگ (سایز بر حسب اینچ)، تحمل فشار آن کاهش می‌یابد:

۴. سه فاکتور طلایی که فراتر از «عدد فشار» باید به آن‌ها توجه کنید

تنها نگاه کردن به فشار نامی پمپ کافی نیست؛ هنگام خرید شیلنگ باید این ۳ نکته کلیدی را در نظر بگیرید:

1. اثر سایز بر فشار (Size Matters): یک شیلنگ ۲ لایه سیم در سایز $1/4$ اینچ ممکن است تا ۴۰۰ بار فشار را تحمل کند، اما همان شیلنگ ۲ لایه در سایز ۲ اینچ، شاید تنها ۸۰ بار فشار را دوام بیاورد! همیشه فشار را بر اساس «سایز نهایی شیلنگ» از کاتالوگ سازنده چک کنید.

2. ضریب ایمنی (Safety Factor): طبق استاندارد، فشار انفجار (Burst Pressure) شیلنگ‌های هیدرولیک باید حداقل ۴ برابر فشار کاری دستگاه (Working Pressure) باشد. هرگز شیلنگی را که فشار کاری آن دقیقاً لبه مرز فشار پمپ شماست، انتخاب نکنید.

3. نوع بارگذاری سیستم (پالس و ضربه): اگر سیستم شما دارای جک‌هایی است که ناگهان ضربه می‌زنند (مانند چکش‌های هیدرولیکی یا پیکور)، شیلنگ‌های سیم‌بافت (حتی ۲ لایه) خیلی زود خسته شده و متلاشی می‌شوند. در این سیستم‌ها حتماً باید از مدل‌های مارپیچ (مثل 4SP) استفاده شود.

نتیجه‌گیری

برای انتخاب درست، ابتدا حداکثر فشار سیستم (با احتساب پیک ضربه‌ها) و سایز شیلنگ خود را مشخص کنید. اگر فشار متوسط است و به انعطاف نیاز دارید، شیلنگ‌های ۱ یا ۲ لایه سیم‌بافت (1SN/2SN) بهترین و اقتصادی‌ترین گزینه‌اند. اما اگر با سیستم‌های پرقدرت، خشن و پر از ضربه‌های ناگهانی سر و کار دارید، بدون شک به سراغ شیلنگ‌های ۴ یا ۶ لایه مارپیچ (4SH/R13) بروید.
